کابل برق یکی از مهم ترین اجزای هر سیستم الکتریکی است. انتخاب کابل مناسب تاثیر مستقیمی بر ایمنی، عملکرد و طول عمر تجهیزات برقی دارد. اگر کابل با کیفیت پایین یا نامناسب انتخاب شود، احتمال افت ولتاژ، داغ شدن سیم، اتصالی، سوختن تجهیزات و حتی آتش سوزی افزایش پیدا می کند. در بازار انواع مختلفی از کابل برق وجود دارد که سه نوع پرکاربرد آن کابل افشان، کابل مفتولی و کابل نیمه افشان هستند. هرکدام از این کابل ها ویژگی ها و کاربردهای خاص خود را دارند و نباید بدون شناخت کافی انتخاب شوند.
کابل افشان چیست؟
کابل افشان از تعداد زیادی رشته نازک مسی تشکیل شده است که در کنار هم قرار گرفته اند. این ساختار باعث می شود کابل انعطاف پذیری بالایی داشته باشد و به راحتی خم شود. به همین دلیل کابل افشان برای مکان هایی که نیاز به جابجایی، حرکت یا نصب در مسیرهای پیچیده وجود دارد، انتخاب مناسبی است.
از کابل افشان معمولا در سیم کشی داخلی وسایل برقی، کابل رابط، تابلو برق، تجهیزات صنعتی سبک، لوستر، روشنایی، سیم سیار و بخش هایی که نیاز به انعطاف بالا دارند استفاده می شود. این کابل هنگام نصب راحت تر از کابل مفتولی خم می شود و برای فضاهای محدود کاربرد خوبی دارد.
مزایای کابل افشان
مهم ترین مزیت کابل افشان انعطاف پذیری بالای آن است. این ویژگی باعث می شود هنگام نصب، کابل کمتر دچار شکستگی یا آسیب مکانیکی شود. همچنین برای تجهیزاتی که لرزش دارند یا نیاز به حرکت دارند، کابل افشان عملکرد بهتری دارد. از طرفی اتصال آن به برخی تجهیزات ساده تر است و در مسیرهای کوتاه و منعطف بسیار کاربردی است.
با این حال کابل افشان باید به درستی سرسیم گذاری شود. اگر رشته های نازک مسی به خوبی در ترمینال قرار نگیرند، ممکن است اتصال ضعیف ایجاد شود و در طول زمان باعث داغ شدن محل اتصال شود.
کابل مفتولی چیست؟
کابل مفتولی از یک یا چند رشته مسی ضخیم و یکپارچه تشکیل می شود. این کابل انعطاف کمتری نسبت به کابل افشان دارد، اما استحکام مکانیکی و پایداری بیشتری در نصب ثابت دارد. کابل مفتولی معمولا برای سیم کشی ثابت ساختمان، مسیرهای داخل لوله برق، تابلو برق های ثابت و مدارهایی که حرکت ندارند استفاده می شود.
در برق ساختمان، سیم های مفتولی به دلیل شکل ثابت و مقاومت مکانیکی مناسب، کاربرد زیادی دارند. این کابل ها در مسیرهای مستقیم و ثابت نصب می شوند و برای جابجایی مداوم مناسب نیستند.
مزایای کابل مفتولی
کابل مفتولی در نصب ثابت عملکرد بسیار خوبی دارد. اتصال آن در ترمینال ها محکم تر و ساده تر است، زیرا هادی آن یکپارچه است و پراکندگی رشته ندارد. همچنین در مسیرهای ثابت، احتمال آسیب دیدگی آن کمتر است. این کابل برای سیم کشی اصولی ساختمان، تابلوهای برق ثابت و مدارهای روشنایی و پریز بسیار استفاده می شود.
عیب اصلی کابل مفتولی انعطاف پایین آن است. اگر بارها خم و راست شود، ممکن است دچار شکستگی شود. بنابراین نباید برای کابل رابط، تجهیزات متحرک یا مسیرهایی که نیاز به خم زیاد دارند استفاده شود.
کابل نیمه افشان چیست؟
کابل نیمه افشان از نظر ساختار بین کابل افشان و کابل مفتولی قرار می گیرد. این کابل معمولا از چند رشته مسی ضخیم تر نسبت به کابل افشان تشکیل شده است. در نتیجه انعطاف آن از کابل مفتولی بیشتر و از کابل افشان کمتر است. کابل نیمه افشان برای کاربردهایی مناسب است که هم به استحکام نیاز دارند و هم کمی انعطاف لازم است.
از کابل نیمه افشان در تابلو برق ها، سیستم های صنعتی، کابل کشی ثابت با مسیرهای نسبتا پیچیده و تجهیزات نیمه سنگین استفاده می شود. این نوع کابل زمانی کاربرد دارد که کابل مفتولی بیش از حد خشک باشد و کابل افشان نیز از نظر مکانیکی گزینه ایده آل نباشد.

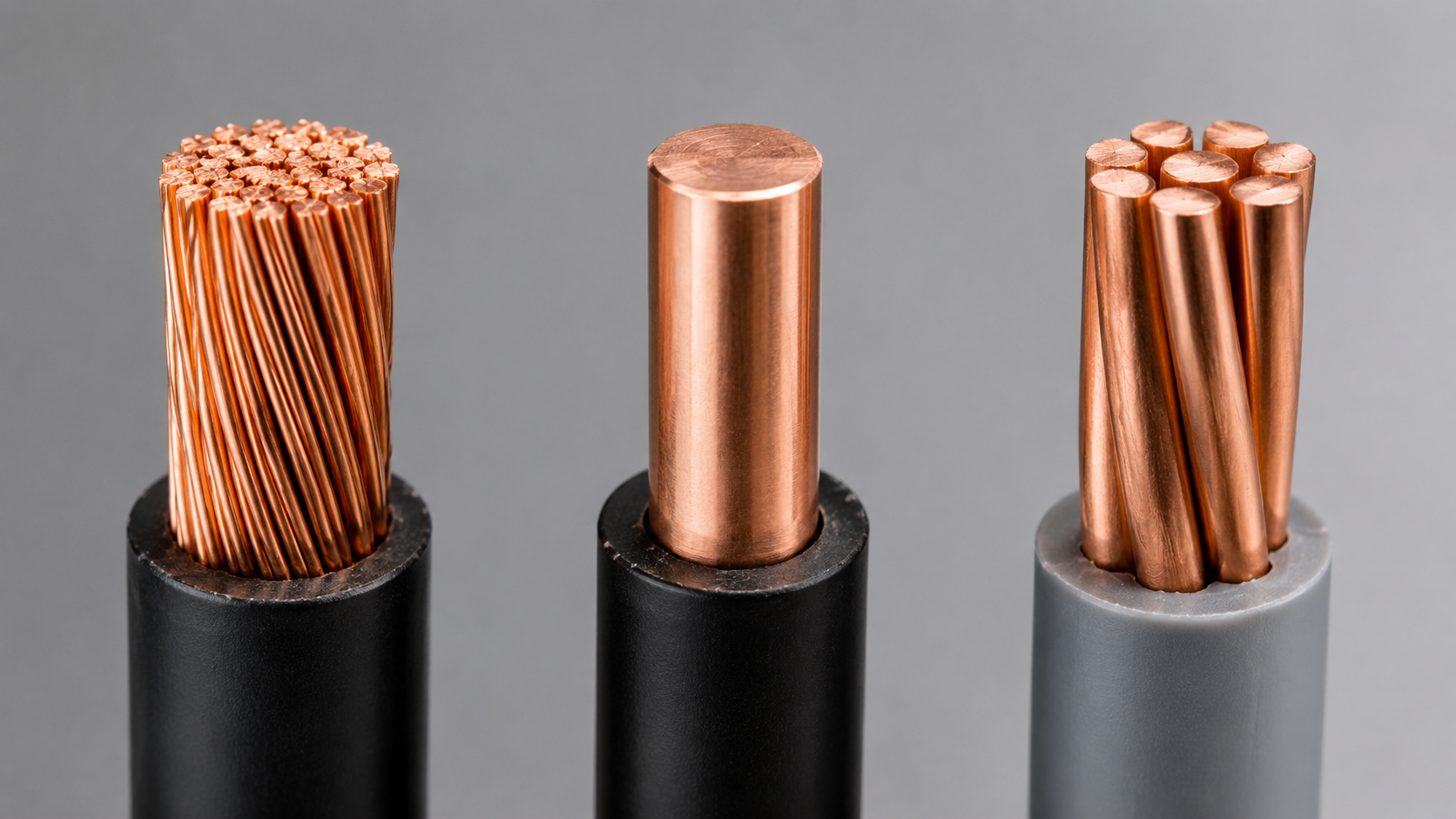

تفاوت کابل افشان، مفتولی و نیمه افشان
تفاوت اصلی این کابل ها در ساختار هادی و میزان انعطاف پذیری آنهاست. کابل افشان از رشته های نازک زیاد تشکیل شده و بسیار نرم و منعطف است. کابل مفتولی از هادی یکپارچه یا رشته های ضخیم تشکیل شده و برای نصب ثابت مناسب است. کابل نیمه افشان حالت میانی دارد و برای مسیرهایی که نیاز به استحکام و انعطاف متوسط دارند استفاده می شود.
از نظر کاربرد، کابل افشان برای تجهیزات متحرک و مسیرهای منعطف مناسب تر است. کابل مفتولی برای سیم کشی ثابت ساختمان انتخاب بهتری است. کابل نیمه افشان برای تابلو برق، مدارهای صنعتی و نصب های نیمه ثابت کاربرد دارد.
نکات مهم هنگام خرید کابل برق
هنگام خرید کابل برق باید به جنس هادی، سطح مقطع، نوع عایق، استاندارد بودن محصول، برند تولید کننده و محل استفاده توجه کنید. کابل مسی معمولا رسانایی بهتری نسبت به کابل آلومینیومی دارد، اما قیمت آن بالاتر است. سطح مقطع کابل نیز باید بر اساس جریان مصرفی انتخاب شود. استفاده از کابل نازک برای مصرف کننده پرقدرت می تواند باعث داغ شدن کابل و ایجاد خطر شود.
همچنین باید به استاندارد بودن کابل توجه داشت. کابل های غیر استاندارد ممکن است سطح مقطع واقعی کمتری داشته باشند یا از مس بی کیفیت تولید شده باشند. این موضوع در ظاهر مشخص نیست، اما در عملکرد و ایمنی تاثیر زیادی دارد.
نتیجه گیری
انتخاب کابل برق باید با توجه به نوع مصرف انجام شود. اگر به کابل نرم و قابل حرکت نیاز دارید، کابل افشان گزینه مناسبی است. اگر سیم کشی ثابت ساختمان مدنظر است، کابل مفتولی انتخاب بهتری خواهد بود. اگر به کابلی با انعطاف متوسط و استحکام مناسب نیاز دارید، کابل نیمه افشان کاربردی تر است. خرید کابل استاندارد و متناسب با جریان مصرفی، یکی از مهم ترین عوامل افزایش ایمنی و کاهش هزینه های تعمیرات در سیستم برق است.
